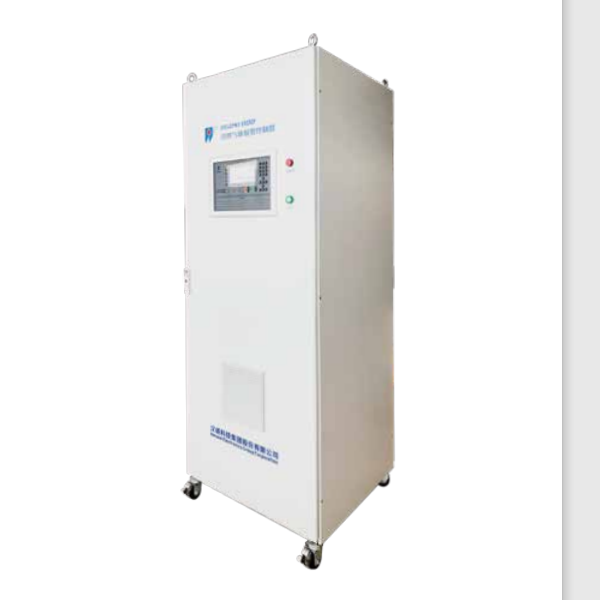

HGDS1000可編程安全控制系統消防維保應了解的特點與組成

一、HGDS1000可編程安全控制系統特點

　　可靠性高

　　◎采用雙機架冗余結構，包括電源冗余、控制器冗余、網絡冗余。

　　◎采用帶有診斷的回路設計(10o1D)，確保系統的可靠性:

　　◎安全回路可用性可達99.99%;

　　安全性高

　　◎控制器設計采用AMP非對稱處理設計，能夠保證系統抵御部分網絡風暴或者病毒攻擊，同時確保控制功能可靠安全。

　　◎供電采用1+1冗余方式，單電源即可滿足系統安全運行。

　　◎HGDS-AutoThink安全組態軟件，遵循IEC61131-3標準，通過了TOV的安全認證，保證系統安全性。

　　響應快

　　◎冗余切換時間典型值90ms。

　　◎任務調度*小時間片不超過100us。

　　◎系統*快回路控制周期50ms。

　　容量大

　　◎單控制站可添加124個I0從站。

　　◎系統支持的I0容量大于10000點。

　　維護方便

　　◎日志讀取工具可記錄異常操作、故障等8志信息超過10000條。

　　◎通過系統信息指令庫和系統狀態指令庫，分別獲取各模塊的信息和診斷信息。

　　◎模塊支持熱插拔。

　　◎通過SD卡或HGDS--AutoThink軟件進行系統升級。
二、HGDS1000控制單元組成

控制單元組成
　　安全型24V電源適配模塊

　　雙路24V直流輸入，經冗余處理后轉為單路24V直流輸出，為4槽背板提供24VDC電源，給背板上的其它模塊供電。
　　安全型主控模塊

　　主控模塊HGD1220S支持單機和冗余配置。模塊內置兩個10/100Mbps以太網接口，連接工程師站和操作員站�？梢韵卵b用戶程序、升級控制器，也可以作為ModbusTCP的主/從站與其它設備通訊。面板有SD卡槽，可進行控制器升級。通過面板的鑰匙開關實現控制器不同的工作模式。在冗余配置中，兩套控制器互為主從關系，當主機發生故障時，自動切換到從機。
　　安全型冗余通訊模塊

　　用于實現A、B系冗余通信，通過同步光纖連接。
　　安全型主站通信模塊

　　HGD1249S模塊內置兩個DB9通信接口，通過DP線纜連接到擴展背板HGD1117,建立與IO模塊的通信連接。HGD1249S模塊通過背板總線與主控模塊進行數據交互。
　　4槽本地背板模塊

　　安裝HGD1220S、HGD1921S、HGD1240S和HGD1249S，支持高速本地背板總線，進行各模塊間的數據交互。SLOTO、SLOT1均支持安裝HGD1240S和HGD1249S模塊，雙機架HGD1240S和HGD1249S的槽位需保持一致。HGD1220S、HGD1240S、HGD1249S、HGD1921S、HGD1130模塊需安裝于機柜內使用。HGD1220S、HGD1240S、HGD1249S、HGD1921S、HGD1130模塊設計滿足污染等級2。以上模塊應安裝在金屬機柜內，機柜的IP等級不低于IP41。
